Le choix d"une configuration d"amarrage n"est jamais une simple décision d"achat de routine. Il s’agit d’un problème critique de gestion des risques opérationnels. La configuration que vous déployez détermine directement la sécurité du navire, la protection de l"équipage et la résilience opérationnelle à long terme. Ces dernières années, les opérations maritimes ont considérablement évolué des câbles métalliques traditionnels vers les câbles synthétiques à haut module. Cette évolution à l’échelle de l’industrie a obligé les ingénieurs et les surintendants maritimes à repenser fondamentalement l’élasticité et l’absorption des chocs. Les matières synthétiques à haute résistance ne s’étirent tout simplement pas comme les matériaux conventionnels.
Cet article fournit un cadre technique complet pour faire le bon choix. Vous apprendrez à évaluer un système basé sur la queue par rapport à une configuration continue sur une seule ligne. Nous guidons votre sélection en fonction de types de navires spécifiques, de conditions environnementales dynamiques et de normes de conformité maritime rigoureuses. En comprenant la dynamique mécanique impliquée, les opérateurs peuvent protéger leur flotte contre des forces imprévisibles tout en rationalisant les opérations de routine sur le pont.
Les systèmes d"amarrage maritimes fonctionnent dans des environnements très volatiles. Ils subissent rarement des forces statiques et prévisibles. Au lieu de cela, ils doivent constamment gérer des pics d’énergie rapides. Nous appelons cela des charges dynamiques.
Les rafales de vent, les changements de marée et les forces hydrodynamiques des navires qui passent génèrent une immense énergie cinétique. Le système d"amarrage doit absorber cette énergie en toute sécurité. S"il ne parvient pas à céder et à s"étirer, l"intégrité structurelle des équipements de pont est compromise. Dans le pire des cas, la ligne se sépare entièrement, créant une zone de retour mortelle sur le pont.

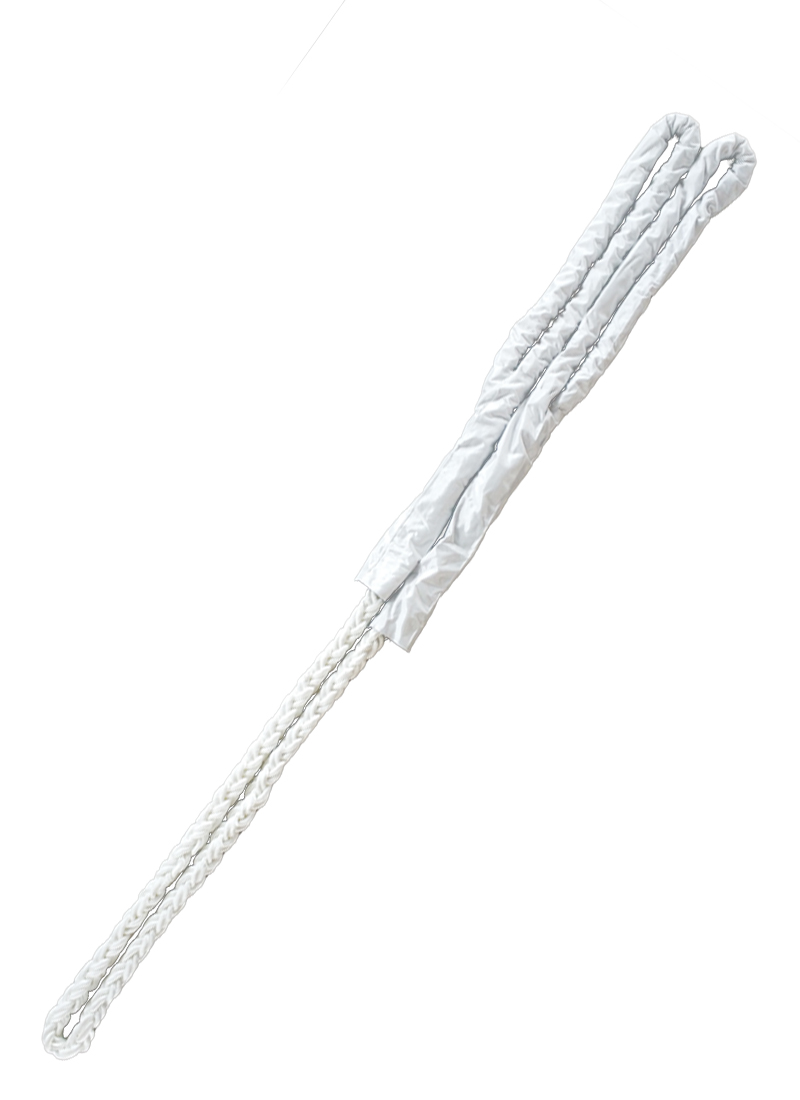

Une corde d'amarrage avec queues divise le travail physique en deux éléments spécialisés. Chaque pièce gère une tâche mécanique distincte.
La queue remplit une fonction principale : elle agit comme un amortisseur massif. Il s"allonge sous une contrainte soudaine, compensant entièrement la nature rigide de la ligne principale. Une fois la charge dynamique passée, la queue se rétracte, ramenant le navire à sa position de maintien initiale.
Une configuration à ligne unique repose sur une construction de matériaux continue et uniforme. Il n’y a pas de pièces jointes secondaires. La ligne s"étend en utilisant ses propres propriétés matérielles inhérentes.
Les fabricants les fabriquent généralement à partir de polyoléfines mélangées, de mélanges de polyesters ou de gaines spécialisées sur des âmes flexibles. Lorsqu"une vague soudaine frappe le navire, l"allongement se répartit uniformément sur toute la longueur du câble déployé. Cette configuration nécessite une compréhension précise de la distance entre le treuil du navire et la borne de quai. Si la distance est trop courte, même une seule ligne très extensible ne peut pas générer suffisamment d’allongement pour absorber l’énergie en toute sécurité.
La navigation commerciale lourde privilégie fortement les configurations basées sur la queue. Nous le constatons principalement sur les très gros transporteurs de brut (VLCC), les porte-conteneurs massifs et les vraquiers. Ces navires opèrent fréquemment dans des terminaux côtiers exposés ou des ports à forte houle où la charge dynamique est importante.
Le premier bénéfice réside dans l’ergonomie opérationnelle. Il y a des décennies, les équipes luttaient avec des fils d'acier lourdement graissés et dangereusement lourds. Aujourd'hui, le remplacement de ces fils par des matériaux synthétiques à haut module transforme la sécurité des terrasses. Les lignes UHMWPE flottent sur l’eau et nécessitent beaucoup moins d’effort physique pour être manipulées. Cependant, comme ces lignes modernes manquent d'étirement, les équipages doivent installer des queues d'amarrage pour maintenir les marges de sécurité.
De plus, les queues localisent l"abrasion. La section de ligne qui s’enroule autour de la borne côtière subit la friction la plus sévère. En utilisant une queue, les opérateurs limitent cette usure sévère à un composant court et remplaçable. Le remplacement d"une queue de 11 mètres nécessite un temps d"arrêt minimal et protège l"intégrité de la coûteuse ligne principale de 200 mètres.
Malgré leurs avantages, les configurations de queue introduisent des vulnérabilités mécaniques inhérentes. Le système nécessite un point de connexion entre les deux cordes. Les équipages y parviennent généralement à l"aide d"une manille d"amarrage spécialisée ou d"un nœud d"attelage pour vache.
Cette connexion crée une zone d"usure localisée. La friction entre les deux matériaux génère de la chaleur lors du chargement cyclique. De plus, les queues synthétiques se dégradent beaucoup plus rapidement que leurs homologues de la lignée principale. Ils souffrent d’une exposition continue aux UV, de la pénétration d’eau salée et d’un simple épuisement physique dû à des étirements constants.
Tous les navires ne nécessitent pas de systèmes complexes d’absorption des chocs. Les petits navires, les ferries, les barges de navigation intérieure et les navires opérant exclusivement dans des ports très abrités fonctionnent souvent mieux avec une configuration à une seule ligne. Dans ces environnements, la charge dynamique induite par les vagues reste, comme on pouvait s’y attendre, minime.
La plus grande force d’une configuration monoligne est la simplicité structurelle. Il élimine entièrement le matériel de connexion. Moins de composants signifie moins de points de défaillance potentiels. Les opérateurs ne courent aucun risque de résistance à la rupture inadéquate entre une ligne principale et une queue.
De plus, la répartition de l’usure se fait uniformément. Lorsque le câble passe à travers les chaumards et s"enroule autour des tambours du treuil, la friction se propage sur différentes sections au fil du temps. Cela rend les inspections visuelles très simples. Les équipes peuvent appliquer des critères de retraite standard sans se soucier de la fatigue cachée aux points de connexion.
Pour améliorer la durabilité de ces configurations, de nombreux opérateurs déploient une corde d'amarrage gainée . La gaine extérieure étroitement tressée offre une formidable résistance à l'abrasion contre les cales rouillées et les bornes rugueuses. Il protège entièrement le noyau porteur, fonctionnant parfaitement sans avoir besoin d’une queue sacrificielle séparée.
Si les opérateurs tentent d"utiliser des matériaux traditionnels à haute élasticité pour des applications intensives, les cordes qui en résultent deviennent massives. Une seule ligne en nylon capable de contenir un VLCC nécessiterait un diamètre peu pratique. Il devient encombrant, lourd et extrêmement difficile à manipuler pour les équipages.
De plus, les installations à une seule ligne ont des difficultés dans les arrangements d"amarrage à « dérive courte ». Si un navire se trouve très près de la borne, la longueur du câble déployé peut n"être que de 10 ou 15 mètres. Même un matériau hautement élastique a besoin d’une longueur physique adéquate pour s’étirer. Sans une longueur déployée suffisante, la ligne agit de manière rigide, transférant les charges de choc dangereuses directement au treuil du navire.
La sélection du bon équipement nécessite une approche systématique. Les opérateurs doivent évaluer les directives strictes de l"industrie et la disposition physique de leurs navires. Ci-dessous, nous décrivons comment ces deux systèmes se comparent en fonction des facteurs d"approvisionnement maritime les plus critiques.
L"Oil Companies International Marine Forum (OCIMF) définit des paramètres stricts dans ses lignes directrices sur les équipements d"amarrage, quatrième édition (MEG4). MEG4 a fondamentalement changé la façon dont l"industrie sélectionne les cordes.
Les opérateurs ne peuvent plus deviner quelle queue va avec quelle ligne. MEG4 introduit des métriques spécifiques, notamment la Line Design Break Force (LDBF) et la Tail Design Break Force (TDBF). Les équipes achats doivent parfaitement comprendre ces ratios.
Dans un système basé sur la queue, la queue doit agir comme un élément sacrificiel sûr et prévisible. Son TDBF doit donc s’aligner précisément sur le LDBF de la ligne principale. Habituellement, MEG4 impose que la queue ait une force de rupture initiale plus élevée (souvent 125 % à 130 % de la MBL de conception du navire) pour tenir compte de sa dégradation rapide. Les configurations sur une seule ligne simplifient considérablement cette conformité. Vous calculez et gérez un seul LDBF pour l’ensemble du système, ce qui réduit considérablement la charge administrative et le suivi des certifications.
L"espace physique sur le pont d"un navire est limité. La capacité du tambour du treuil dicte étroitement vos choix de diamètre de câble. Les lignes à haut module utilisées dans les configurations de queue présentent des diamètres incroyablement compacts. Vous pouvez stocker des centaines de mètres de cordage ultra résistant sur un tambour de treuil standard.
À l’inverse, pour obtenir une élasticité élevée dans une configuration à une seule ligne, il faut souvent des mélanges synthétiques traditionnels plus épais. Ces diamètres plus volumineux occupent rapidement de l"espace dans le treuil. Si un navire passe à un système à ligne unique sans calculer le volume spatial, la longueur de câble requise peut facilement dépasser la capacité physique du tambour.
Le tableau suivant résume les principales différences entre les deux configurations pour faciliter la planification opérationnelle.
| Critères d'évaluation | Configuration basée sur la queue | Configuration sur une seule ligne |
|---|---|---|
| Profil de navire idéal | Grands navires commerciaux (VLCC, Boxships) | Petits navires, ferries, barges intérieures |
| Adéquation environnementale | Terminaux exposés, conditions de forte houle | Ports abrités, voies navigables prévisibles |
| Complexité de la conformité MEG4 | Élevé (nécessite une correspondance exacte LDBF/TDBF) | Faible (ne suit qu"un seul paramètre LDBF) |
| Exigence du tambour de treuil | Standard/Compact (en raison des fines lignes à haut module) | Grand (en raison de mélanges de matériaux élastiques plus volumineux) |
| Source d"absorption des chocs | Concentré entièrement dans la queue de 11 m/22 m | Distribué en continu sur la longueur déployée |
Même les matériaux de la plus haute qualité échouent s’ils sont mal déployés. L’erreur humaine lors de l’installation et de la maintenance transforme souvent un système théoriquement sûr en un danger grave. Les opérateurs doivent se prémunir avec vigilance contre plusieurs erreurs de configuration fatales.
Cela reste le risque opérationnel le plus critique dans les systèmes basés sur la queue. Un équipage pourrait saisir aveuglément une queue de rechange dans le casier à corde sans vérifier sa certification. S’ils associent une queue trop faible, elle subira une défaillance prématurée lors d’une houle de routine. Si la queue est trop solide, elle ne parvient pas à servir de lien sacrificiel. Au lieu de cela, il transfère la charge cinétique destructrice directement dans la ligne principale rigide ou, pire encore, dans le frein du treuil. Cela peut déchirer les raccords de pont directement du placage en acier.

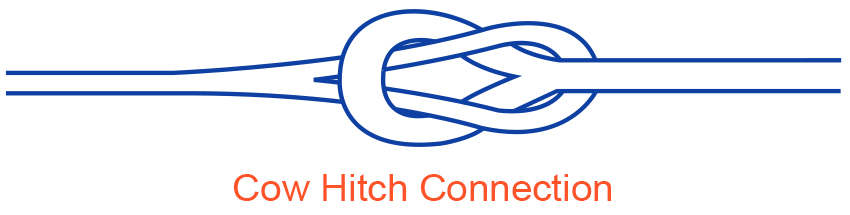

Connecter une queue à une ligne principale nécessite une technique précise. Les équipages utilisent généralement des manilles d"amarrage ou des nœuds spécifiques comme l"attelage à vache. L"utilisation d"une manille sous-dimensionnée crée de graves points de pincement, compromettant les fibres structurelles de la corde. Si les équipages utilisent un attelage à vache, les diamètres des deux cordages doivent rester relativement similaires. Un écart massif de diamètre fait qu’une corde mord agressivement dans l’autre. Sous de lourdes charges dynamiques, ce frottement fait rapidement fondre les fibres synthétiques, coupant ainsi le fil de l"intérieur vers l"extérieur.
Les inspections visuelles à elles seules ne garantissent pas la sécurité. Les matériaux synthétiques souffrent d"une « dégradation de la rigidité ». Au fil des mois de chargement cyclique, les polymères à l"intérieur de la corde s"alignent et se cristallisent. La queue perd lentement sa capacité à s"étirer. À l’œil nu, la corde peut paraître parfaitement intacte. Il ne présente aucun frottement, aucune coupure et aucune décoloration UV. Pourtant, mécaniquement, il s’est transformé en un bloc rigide. Les équipages négligent souvent cette dégradation. Se fier uniquement à l’apparence d’une corde, plutôt qu’à suivre ses heures de fonctionnement et sa rigidité tactile, crée un risque énorme pour la sécurité.
La sélection de la bonne configuration d’amarrage se résume à un compromis technique précis. Les opérateurs doivent équilibrer le poids de manutention, les exigences d’élasticité et la simplicité de l’inspection. Aucun des deux systèmes n’est universellement supérieur ; leur efficacité dépend entièrement de l’endroit et de la manière dont vous les déployez.
Nous recommandons d"opter par défaut pour un système basé sur la queue pour les environnements marins dynamiques et à forte charge. Dans ces conditions brutales, gérer le poids de manutention du pont tout en garantissant l"absorption des chocs reste primordial. À l’inverse, optez pour des configurations à ligne unique dans des opérations prévisibles et protégées. Ici, la simplicité de l’absence de points de connexion et une répartition uniforme de l’usure l’emportent largement sur le besoin d’un allongement massif.
Agissez dès aujourd’hui. Nous incitons fortement les responsables des achats et les surintendants maritimes à examiner activement les plans d"aménagement d"amarrage (MAP) de leurs navires. Consultez directement un fabricant de câbles certifié pour effectuer une analyse d’élasticité spécifique à votre flotte. En vous assurant que votre matériel correspond à votre réalité opérationnelle, vous évitez les accidents et sécurisez vos actifs maritimes pour les années à venir.
R : Généralement tous les 18 mois ou 1 000 heures de fonctionnement, mais cela dépend strictement des directives MEG4, de l"inspection visuelle et de l"exposition environnementale opérationnelle spécifique.
R : Oui. Même si les gaines protègent le noyau de l"abrasion, si le matériau du noyau est très rigide (comme l"UHMWPE), une queue est toujours obligatoire pour absorber les charges de choc dynamiques.
R : La norme industrielle impose généralement 11 mètres pour les eaux abritées et 22 mètres pour les eaux exposées afin de fournir un allongement adéquat.
R : Ils le peuvent. Les configurations à une seule ligne utilisant des matériaux plus volumineux peuvent nécessiter des capacités de tambour de treuil plus grandes par rapport au diamètre compact des lignes à haut module utilisées dans les configurations de queue.
