La sélection du diamètre correct pour les cordes uhmwpe est une décision critique qui équilibre la sécurité, l'efficacité opérationnelle et le coût. Le polyéthylène à poids moléculaire ultra élevé (UHMWPE) a révolutionné les secteurs maritime et industriel. Il offre une alternative à haute résistance au fil d'acier lourd, tout en flottant sur l'eau. Cependant, choisir simplement le câble le plus épais disponible n'est pas une « perspicacité d'expert ». En fait, une spécification excessive du diamètre peut entraîner des problèmes de compatibilité avec les treuils et les réas, tandis qu'une sous-spécification crée des risques de sécurité catastrophiques.
Ce guide se concentre sur les nuances techniques du choix du bon diamètre pour le remorquage et l'amarrage lourds. Nous explorerons comment calculer la charge de rupture minimale (MBL), l'impact des constructions à tresse creuse par rapport aux constructions à double tresse , et pourquoi les revêtements résistants à l'abrasion sont importants dans le choix du diamètre. Que vous gériez une flotte de remorqueurs ou que vous supervisiez des projets de levage industriel , ce guide complet garantira que vos câbles uhmwpe sont parfaitement adaptés à vos besoins de charge.
La caractéristique la plus frappante des cordes uhmwpe est qu'elles sont environ 7 à 10 fois plus résistantes que le fil d'acier du même poids. Lorsque vous passez de l'acier au synthétique, vous ne pouvez pas utiliser un rapport de diamètre de 1:1. Si vous remplacez un fil d'acier de 20 mm par un câble UHMWPE de 20 mm, vous vous retrouverez probablement avec une ligne nettement plus résistante que ce que votre treuil peut gérer.
Avant de choisir un diamètre, vous devez connaître votre limite de charge de travail (WLL). La plupart des normes industrielles exigent un facteur de sécurité (SF) de 5:1 pour le remorquage. Cela signifie que si vous avez l'intention de tirer une charge de 10 tonnes, le diamètre de cordes uhmwpe que vous avez choisi doit avoir une charge de rupture minimale d'au moins 50 tonnes. Parce que l'UHMWPE est très résistant , vous pouvez souvent y parvenir avec une ligne beaucoup plus fine et plus maniable que le nylon ou le polyester traditionnel.
Un diamètre plus fin réduit la pression physique exercée sur votre équipage. Il est plus facile à déployer, à récupérer et à ranger. Cependant, le diamètre détermine également la surface. Un diamètre légèrement plus grand permet une meilleure adhérence sur les tambours du treuil et répartit plus efficacement la chaleur. Pour le levage industriel , nous recommandons souvent un diamètre qui offre au moins 15 % de capacité en plus que le minimum absolu pour tenir compte de l'usure à long terme et de l'exposition aux UV.

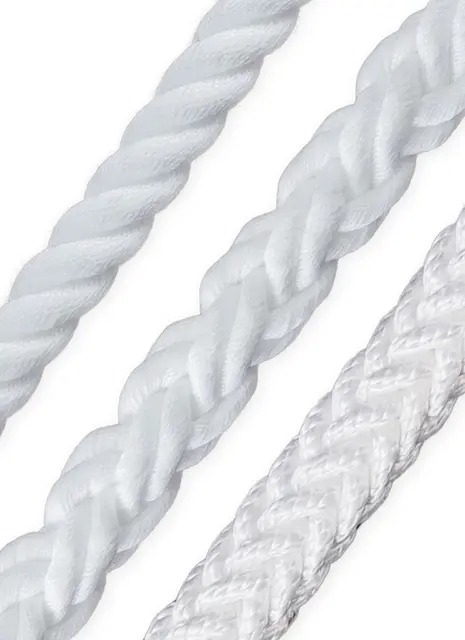

La manière dont les fibres sont tissées a un impact significatif sur le diamètre effectif et sur le comportement de la corde sous tension. Lors de la sélection des cordes uhmwpe , vous devez choisir entre une tresse simple (creuse) ou une tresse gainée (double).
Une construction à 12 brins tressée creuse est la norme industrielle pour de nombreuses applications de remorquage. Il est facile à épisser et à inspecter. Puisqu’il n’y a pas de glissement entre le noyau et le couvercle, le diamètre reste très constant sous charge. Cependant, une corde tressée creuse est plus exposée aux éléments. Si votre environnement est particulièrement « trash » ou comporte des arêtes vives, l'absence de gaine de protection signifie que vous devrez peut-être augmenter légèrement le diamètre pour fournir une couche de fibre « sacrificielle ».
Pour une protection ultime, la conception de cordes UHMWPE à double tressage comprend un noyau UHMWPE protégé par une gaine en polyester haute ténacité ou UHMWPE. La gaine augmente le diamètre total mais n'ajoute pas nécessairement à la résistance à la traction. Si votre treuil dispose d'un espace de tambour limité, vous devez tenir compte de cet « encombrement » supplémentaire. L'avantage est une ligne très durable qui est incroyablement résistante à l'abrasion . Les responsables des achats préfèrent souvent cela pour les amarres car la gaine absorbe les « frottements » tandis que le noyau maintient l' intégrité de haute résistance .
L'amarrage est une application statique mais à haute tension. Le vent, le courant et la marée créent des forces de « déferlement » constantes. Choisir le bon diamètre ici ne dépend pas seulement du poids du navire ; il s'agit de l'énergie environnementale que la corde doit absorber.
Lorsqu'un navire est amarré, les cordes uhmwpe agissent comme des tendons. Parce que l'UHMWPE a un très faible étirement (allongement), il ne « cède » pas comme le nylon. Cela signifie que les charges de choc sont beaucoup plus élevées. Pour compenser, les experts suggèrent souvent un diamètre légèrement plus grand que celui suggéré par un simple calcul de poids. Cette masse supplémentaire aide à amortir les vibrations et fournit plus de matériau pour résister à la chaleur générée par la friction contre les chaumards.
Une erreur courante consiste à acheter une corde à haute résistance trop fine pour le matériel existant du navire. Si le diamètre est trop petit, il peut « mordre » dans les rainures d'une vieille borne ou se coincer dans un chaumard. Nous recommandons que le diamètre de la corde soit au moins 1/3 du diamètre de la plus petite surface courbe sur laquelle elle passe pour éviter une fatigue de flexion aiguë.
Le fluage est l'allongement lent et permanent des fibres synthétiques sous une charge constante. de diamètre plus épais Les cordes uhmwpe subissent moins de contraintes par millimètre carré de fibre. En choisissant un diamètre qui fonctionne à seulement 15 à 20 % de son MBL lors d'un amarrage standard, vous prolongez considérablement la durée de vie du produit et retardez l'apparition de défaillances liées au fluage.
L'abrasion est le « tueur silencieux » des lignes synthétiques. Même les meilleures cordes UHMWPE échoueront si les fibres extérieures sont déchiquetées par un pont rouillé ou un mur de quai rugueux. C'est pourquoi les revêtements constituent un élément essentiel de la discussion sur le diamètre.
La plupart des lignes UHMWPE de haute qualité sont traitées avec un revêtement en polyuréthane (PU). Bien que cela ne change pas beaucoup le diamètre nominal, cela rend la corde plus résistante à l'abrasion . Pour les environnements extrêmes, certains fabricants ajoutent un « bouclier tressé » sur les sections à forte usure. Cela augmente le diamètre dans des zones spécifiques mais garde le reste de la ligne légère et flexible..
À mesure qu’une corde s’use, son diamètre diminue physiquement. Un expert sait qu’une réduction de 10 % du diamètre est souvent corrélée à une perte beaucoup plus importante de la résistance à la rupture.
Abrasion mineure : Surface floue (inoffensive).
Abrasion majeure : sections aplaties ou « vitrage » visible (indique un dommage dû à la chaleur).
Réduction de diamètre : Si une corde de 30 mm mesure 27 mm sous tension, elle doit être retirée.
L'utilisation de cordes uhmwpe durables avec une teinte protectrice appliquée en usine facilite également l'inspection. Lorsque la couleur s'estompe, cela sert de signal visuel indiquant que le diamètre peut atteindre une limite d'usure critique.
Vous pouvez avoir la corde la plus solide du monde, mais si elle ne s'adapte pas à votre treuil, elle ne sert à rien. Chaque treuil a une capacité de « Longueur x Diamètre ». Augmenter le diamètre de vos cordes uhmwpe réduira directement la longueur de ligne que vous pouvez transporter.
Lorsque les cordes à haute résistance sont soumises à une tension extrême, une fine ligne peut « s'enfouir » entre les enveloppes de la couche inférieure. Cela provoque le blocage ou la rupture de la corde pendant le paiement. Pour éviter cela, les experts choisissent un diamètre qui remplit correctement les rainures du tambour. Dans certains cas, un diamètre légèrement plus grand est en fait plus sûr car il empêche ce comportement de verrouillage.
Le rapport entre le diamètre du tambour du treuil (D) et le diamètre du câble (d) est crucial. Pour l'UHMWPE, un rapport D/d d'au moins 20 : 1 est recommandé. Si votre tambour mesure 400 mm, le diamètre maximum de votre corde doit être de 20 mm. L'utilisation d'une corde plus épaisse sur un petit tambour provoque une friction interne des fibres, qui génère de la chaleur et affaiblit les cordes uhmwpe de l'intérieur vers l'extérieur.
| Diamètre du tambour du treuil (D) | Diamètre maximum recommandé de la corde (d) | Adéquation des applications |
| 300 millimètres | 15 mm | Remorquage léger / Semi-rigides |
| 600 millimètres | 30 millimètres | Remorqueurs / Commercial |
| 1000 millimètres | 50 millimètres | Levage industriel / Amarrage de pétroliers |
En levage industriel , les conséquences d'une rupture de câble sont immédiates et souvent mortelles. Contrairement à l’amarrage, où une corde peut se briser et tomber à l’eau, une défaillance de levage fait tomber une charge utile d’une hauteur.
Lors de l'utilisation de cordes uhmwpe pour les élingues, le diamètre effectif change en fonction du type « d'attelage ». Un attelage à panier double effectivement la capacité, tandis qu'un attelage ras du cou la réduit. Parce que l'UHMWPE est si doux et flexible , il est tentant d'utiliser des lignes très fines pour les levages lourds. Cependant, vous devez vous assurer que le diamètre est suffisant pour éviter que la corde ne coupe les bords de la charge.
Le levage n’est pas toujours fluide. Une grue pourrait « secouer » la charge, créant ainsi un pic dynamique. Nous vous recommandons de choisir un diamètre de cordes uhmwpe qui représente un facteur dynamique de 2,0x. Si votre charge est de 50 tonnes, spécifiez la corde comme si la charge était de 100 tonnes. Cela garantit que la ligne reste dans sa limite élastique et maintient son intégrité structurelle pendant des centaines de cycles de levage.
Lors d'une descente rapide ou d'un soulèvement lourd, la friction peut créer de la chaleur. plus épaisses Les cordes uhmwpe ont un meilleur rapport volume/surface pour dissiper cette chaleur. Bien que l'UHMWPE soit un matériau étonnant, il a un faible point de fusion (environ 145°C). S'assurer que le diamètre est suffisamment robuste pour rester froid sous l'effet de la friction est la marque d'un plan de gréement expert.
Pour de nombreux responsables des achats, la transition de l’acier au synthétique est la partie la plus déroutante du processus. Ce tableau permet de visualiser les compromis.
| Facteur | Corde métallique | Cordes UHMWPE |
| Poids pour le même MBL | 100 % (lourd) | 12-15 % (ultra léger) |
| Diamètre pour le même MBL | Diluant | Légèrement plus épais (généralement) |
| Flottabilité | Éviers | Flotteurs |
| Corrosion | Élevé (rouilles) | Zéro (inerte) |
| Manutention | Nécessite des gants/treuil | Gérable à la main |
| Facteur de sécurité requis. | 3:1 à 5:1 | 5:1 à 7:1 |
Comme le montrent les données, même si vous pouvez vous retrouver avec un diamètre légèrement plus grand en utilisant des cordes en uhmwpe par rapport à de l'acier à haute résistance, les économies de poids sont si énormes qu'elles transforment la logistique de l'ensemble de l'opération.
Pour conclure votre processus de sélection, suivez cette liste de contrôle 'Expert Insight' :
Déterminez le MBL : multipliez votre charge maximale attendue par au moins 5 (facteur de sécurité).
Vérifiez la capacité du tambour : assurez-vous que la longueur correspond au treuil à ce diamètre.
Évaluez la construction : choisissez le tressé creux pour plus de simplicité ou le double tressé pour la protection.
Vérification du matériel : assurez-vous que les bornes et les poulies sont compatibles avec le nouveau diamètre.
Analyse de l'environnement : augmentez le diamètre ou ajoutez une gaine si la zone est très abrasive.
Choisir le bon diamètre pour les cordes uhmwpe est un équilibre entre la physique et le travail pratique sur le pont. En vous concentrant sur la charge de rupture minimale, en comprenant les différences de construction et en respectant les contraintes de votre matériel existant, vous pouvez maximiser la durée de vie de vos lignes. L'UHMWPE est un matériau à haute résistance et durable , mais ses performances dépendent entièrement de la précision de vos spécifications. N'achetez pas seulement une corde, achetez une solution adaptée à votre treuil, à votre équipage et à vos normes de sécurité.
Q : Puis-je remplacer mon fil d'acier de 24 mm par de l'UHMWPE de 24 mm ?
R : C’est probablement possible, et il sera beaucoup plus solide et plus léger. Vérifiez cependant la capacité de traction de votre treuil. Si la corde est beaucoup plus résistante que le treuil, vous pourriez endommager la structure du treuil avant que la corde ne se brise.
Q : Pourquoi mes cordes uhmwpe semblent-elles « plates » après utilisation ?
R : Ceci est normal pour les constructions tressées creuses . La corde s'aplatit à mesure que l'air est expulsé sous tension. Tant qu’il n’y a pas de brins coupés et que le volume n’a pas diminué de manière significative, son utilisation est sûre.
Q : Comment l’eau salée affecte-t-elle le diamètre ?
R : L'eau salée n'affecte pas la fibre, mais des cristaux de sel peuvent rester coincés entre les brins et agir comme du papier de verre. Rincez toujours vos cordes de haute qualité avec de l'eau douce pour conserver leurs propriétés de résistance à l'abrasion .
